Montageanleitung
Folge dieser Anleitung, um deinen KOMPASS Wandplaner anzubringen. Die Montage dauert lediglich 15 Minuten.
Folge entweder der Schritt-für-Schritt-Anleitung oder schaue dir das Montage-Video an.
Das ist im Set enthalten
A) Wandplaner
B) Bohrschablone
C) Dübel (6mm x 27mm)
D) Schraube (4mm x 24mm)
E) Obere Wandhalterung (mit Federmechanismus)
F) Untere Wandhalterung (ohne Federmechanismus)
G) Abstandshalter
H) Stiftablage
Das benötigst du sonst noch
1x Bohrmaschine (inklusive 6 mm Bohrer)
1x Kreuzschlitz-Schraubenzieher
Etwas Klebeband zur Anbringung der Bohrschablone
OPTIONAL:
Wasserwaage zum Ausrichten des Wandplaners
Anforderungen an die Wand
Die Wandplaner halten an jeder stabilen Wand. Solltest du ungeeignete Wände, wie z.B. Trockenbauwände haben, kannst du immer noch auf spezielle Dübel für diesen Wandtyp zurückgreifen und den Planer trotzdem montieren.
Schritt-für-Schritt-Anleitung
Dauer: 15 Minuten

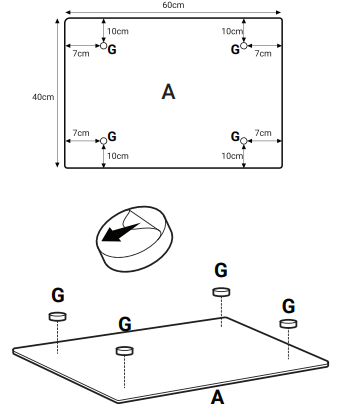

Schritt 1
Entferne die Schutzfolie von den 4 Abstandshaltern (G) und klebe sie wie in der Abbildung gezeigt auf die Rückseite des Glasboards (A). Drücke dazu den Klebestreifen für ca. 30 Sekunden fest an das Glasboard, um einen besseren Halt zu gewährleisten.

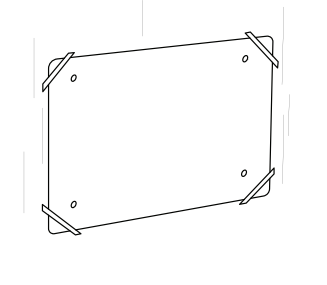

Schritt 2
Klebe die Bohrschablone (B) mit Klebeband an die Stelle an der Wand, wo das Glasboard später hängen soll. Wenn vorhanden, benutze eine Wasserwaage, um sicherzustellen, dass die Schablone gerade hängt.
Schritt 3
Verwende eine Bohrmaschine, um an den Stellen mit dem Kreuz auf der Bohrschablone (B) Löcher für die Dübel zu bohren. Die Löcher sollten eine Tiefe von 27 mm und einen Durchmesser von 6 mm haben.
TIPP:
Um das Bohren zu erleichtern, markiere dir auf dem Bohrer, wie tief du bohren musst (27 mm).
Schritt 4
Setze die Dübel (C) in die gebohrten Löcher ein und befestige die Wandhalterungen (E & F) mit den Schrauben (D) in den Dübeln.
WICHTIG:
Stelle sicher, dass die oberen beiden Wandhalterungen, die mit dem Federmechanismus sind (E). Die beiden unteren Wandhalterungen sind entsprechend ohne Federmechanismus (F).
Schritt 5
Spanne das Glasboard (A) in die Wandhalterungen ein. Die oberen beiden Wandhalterungen (E) haben einen Federmechanismus, der das Glasboard fixiert.
Hinweis:
Bei diesem Schritt ist die Hilfe einer zweiten Person empfehlenswert.

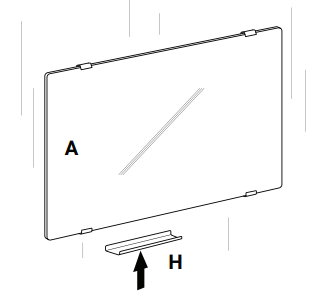

Schritt 6
Falls erwünscht, kannst du noch die mitgelieferte Stiftablage (H) an das Glasboard anbringen. Entferne dazu einfach die Schutzfolie des Klebestreifens und klebe die Stiftablage an die Rückseite des Glasboards. Drücke den Klebestreifen für ca. 30 Sekunden fest an das Glasboard, um einen besseren Halt zu gewährleisten.
Montage-Video
